Какие схемы подключения используются в системах отопления частного дома?
Системы отопления к отопительным котлам в частном доме могут подключаться несколькими способами, у каждого из них есть определенные нюансы.
У отопительных систем для дома есть две схемы подключения:
• зависимая;
• независимая.
При зависимой схеме подключения прогретая вода будет смешиваться с идущей из системы отопления водой. Таким образом будет обеспечиваться комфортная температура, достаточная, чтобы прогреть дом. В таком случае на тепловые пункты устанавливаются:
• водоструйные элеваторы;
• насосные смесительные установки.
Прогретая вода при независимом подключении передает тепло через стенки теплообменника без смешения с водой. Для такой схемы нужно установить:
• водяной теплообменник;
• циркуляционный насос, обеспечивающий в системе необходимое давление.
Как развести систему отопления?
Наиболее часто применяются такие разводки:
• коллекторная;
• лежаковая.

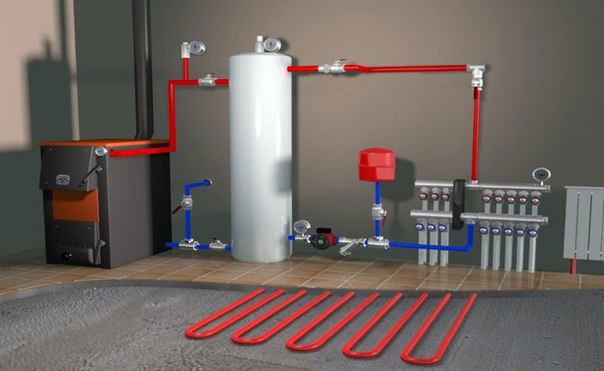

При коллекторной системе разводки устанавливается специальный шкаф (на каждый уровень), затем в него помещаются коллекторы. Прогретая вода из коллекторов поступает к радиаторам, присоединенным при помощи труб. При коллекторной системе разводке с помощью используемого электромотора осуществляется регулировка системы. При том, что цена коллекторной разводки выше цены лежаковой системы разводки, окупается она удобством эксплуатации и технического обслуживания.
Лежак в лежаковой системе разводки устанавливается в цокольном этаже. Теплоноситель он передает через стояки, на них устанавливаются радиаторы. Подобную схему удобно использовать в домах, где невозможно установить коллекторный шкаф.
Разводка труб системы отопления.
Она может быть:
• двухтрубной: к каждому радиатору подводится две трубы. Через одну трубу поступает прогретая вода, а через вторую к котлу уходит вода использованная. При таком способе разводки на каждом радиаторе обеспечивается одинаковая температура теплоносителя.
Двухтрубная разводка может быть двух видов. При параллельной радиаторы подключены параллельно. При коллекторной разводке к каждому радиатору от коллектора ведутся две трубы. Для создания этой разводки понадобится много труб, однако ее достоинство заключается в том, что отопительные приборы при таком способе можно легко регулировать.

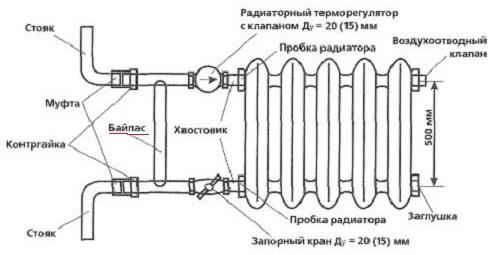

• однотрубной: все радиаторы при такой разводке между собой соединены одной трубой. Сначала теплоноситель попадает в один радиатор, выходит из него, затем идет к другому. При прохождении прогретой воды через первый радиатор часть тепла будет потеряна, и такие потери есть на каждом радиаторе. Поэтому вода к последней батарее поступит почти остывшая. Это основной недостаток такой системы, при этом ее достоинство - недорогой монтаж.
